High-Performance Semiconductor Inspection Equipment para sa Advanced na Manufacturing

CKDnagbibigay ng propesyonalSemiconductor Inspection Equipmentpara sa microelectronics manufacturers, semiconductor assembly company, at precision electronic mga linya ng produksyon. Ang aming mga solusyon sa inspeksyon ay idinisenyo upang matulungan ang mga customer na matukoy ang mga depekto, pagbutihin ang kontrol sa proseso, at panatilihin ang pare-parehong kalidad sa buong semiconductor packaging at mga elektronikong proseso ng pagmamanupaktura.

Sa pagtaas ng mga pangangailangan para sa mga miniaturized na bahagi, high-density na pagsasama, at advanced packaging teknolohiya, tumpak na inspeksyon ay naging mahalaga para sa pagpapabuti ng produksyon pagiging maaasahan at pagbabawas ng mga panganib sa pagmamanupaktura.

Pagsuporta sa Quality Control sa Semiconductor Manufacturing

Ang modernong produksyon ng semiconductor ay nangangailangan ng tumpak na inspeksyon sa iba't ibang yugto ng proseso ng pagmamanupaktura. Nagbibigay ang CKD ng mga kagamitan sa inspeksyon na angkop para sa pagsubaybay sa kritikal mga parameter at pag-detect ng mga potensyal na isyu sa kalidad sa panahon ng mga operasyon ng pagpupulong at packaging.

  • Surface defect inspection
  • Pag-verify ng pagkakahanay ng bahagi
  • Microstructure at inspeksyon sa packaging
  • Pagsubaybay sa kalidad ng pagpupulong
  • Pagsusuri sa katumpakan ng proseso

Ang mga solusyon sa inspeksyon na ito ay nakakatulong sa mga tagagawa na mapabuti ang visibility ng produksyon, bawasan ang depekto mga produkto, at i-optimize ang katatagan ng proseso sa mga kapaligiran ng pagmamanupaktura na may mataas na katumpakan.

Mga Solusyon sa Inspeksyon para sa Semiconductor Packaging at Electronics

Nagbibigay ang CKD ng Semiconductor Inspection Equipment para sa malawak na hanay ng mga application, kabilang ang:

  • Inspeksyon sa wafer-level packaging (WLP).
  • Die attach process inspection
  • Underfill at pagsusuri sa kalidad ng encapsulation
  • Inspeksyon ng pagpupulong ng module ng camera
  • Microelectronic component inspeksyon
  • Precision electronic assembly testing

Sa pamamagitan ng pagsuporta sa iba't ibang kinakailangan sa inspeksyon, tinutulungan ng CKD ang mga customer na mapabuti ang pagmamanupaktura katumpakan at makamit ang mas maaasahang mga resulta ng produksyon.

Mga Advanced na Teknolohiya ng Inspeksyon para sa Mas Maaasahan sa Produksyon

Nagbibigay ang CKD ng mga solusyon sa inspeksyon batay sa advanced na imaging, pagsukat, at automation teknolohiya upang matugunan ang mga kinakailangan ng modernong produksyon ng semiconductor.

  • High-resolution na optical inspeksyon
  • Mga awtomatikong sistema ng visual na inspeksyon
  • Mga solusyon sa pagsukat ng katumpakan
  • Matalinong inspeksyon at mga sistema ng pagsusuri
  • Pagsasama sa mga automated na kagamitan sa produksyon

Ang mga teknolohiyang ito ay nagbibigay-daan sa mabilis na pagkilala sa depekto at nagbibigay ng mahalagang suporta sa data para sa pagpapabuti ng kahusayan ng produksyon at pamamahala ng kalidad.

Paano Sinusuportahan ng CKD ang Mga Aplikasyon ng Semiconductor Inspection

Bilang isang karanasanSupplier ng Semiconductor Inspection Equipment, nakatutok ang CKD sa pagtulong sa mga customer na pumili ng mga angkop na solusyon sa inspeksyon ayon sa kanilang produksyon mga proseso, mga kinakailangan sa katumpakan, at mga kondisyon ng aplikasyon.

  • Mga rekomendasyon ng propesyonal na kagamitan para sa iba't ibang mga aplikasyon
  • Suporta para sa mga proseso ng pagmamanupaktura ng semiconductor at electronics
  • Mga solusyon na inangkop sa iba't ibang mga kinakailangan sa inspeksyon
  • Teknikal na tulong sa panahon ng pagpili at pagsasama ng kagamitan
  • Maaasahang suporta sa supply para sa mga pandaigdigang customer

Mga Maaasahang Solusyon sa Inspeksyon para sa Global Semiconductor Industries

Nakikipagtulungan ang CKD sa mga pinagkakatiwalaang kasosyo sa teknolohiya para magbigay ng Semiconductor Inspection Equipment mga solusyon na sumusuporta sa advanced na packaging, electronic assembly, at precision manufacturing mga aplikasyon.

Kung para sa inspeksyon ng kalidad, pagsubaybay sa proseso, o pag-optimize ng produksyon, nakakatulong ang CKD pinapabuti ng mga customer ang kontrol sa pagmamanupaktura at bumuo ng mas maaasahang produksyon ng semiconductor mga sistema.

View as

AMI D9650

AMI D9650

Ang pinakasikat na acoustic microscope sa mundo, na ginagamit para sa regular na pagsusuri sa laboratoryo at mga application sa pag-screen ng bahagi.
MXI Quadra™ 5 Pro

MXI Quadra™ 5 Pro

Ang Quadra 5 Pro ay naghahatid ng mga natatanging kakayahan at sub-micron na kalidad ng imahe. Ibinabahagi nito ang marami sa parehong mga accessory gaya ng Quadra™ 7 Pro, kabilang ang mga yugto ng pagkuha ng µCT, mga filter ng dosis ng X-ray, at mga manipis na sample tray.

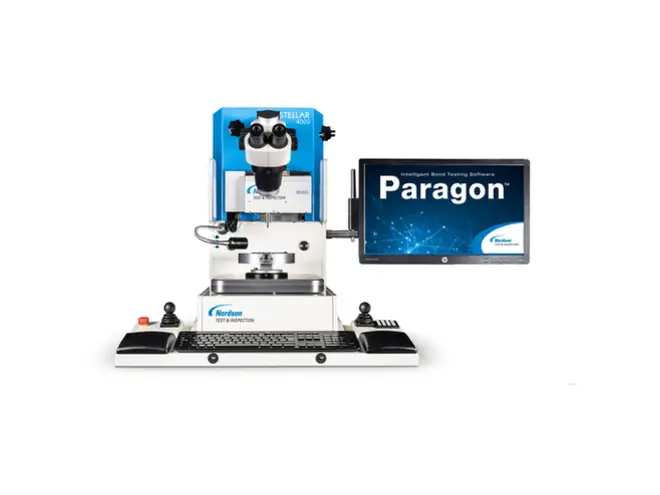

Stellar 4000 Bond Strength Tester

Stellar 4000 Bond Strength Tester

Ang STELLAR 4000 ay ang ginustong platform para sa manu-manong paghila at pagsubok ng lakas ng paggugupit sa karaniwang produksyon. Maaari itong i-configure bilang simpleng wire pull tester o i-upgrade para magsagawa ng solder ball shear, die shear, at iba't ibang pull/shear test, kabilang ang ball pull testing.

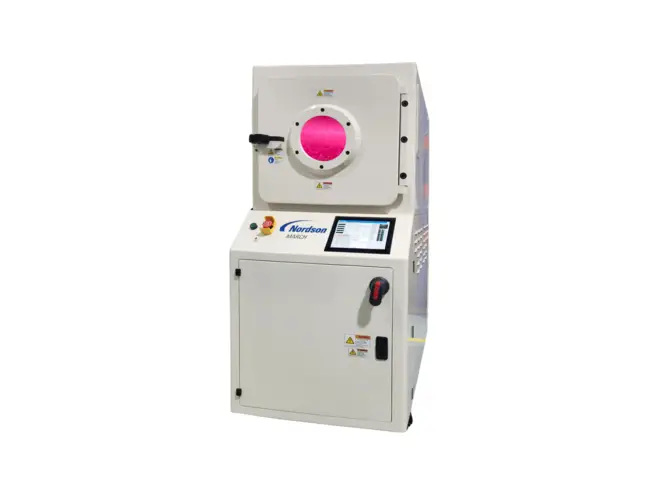

MARCH AP Batch Series

MARCH AP Batch Series

Nag-aalok ang mga sistema ng pagproseso ng batch ng plasma ng maliit, katamtaman, at malalaking vacuum chamber na mga opsyon, na nagbibigay ng ugnayan ng proseso, pagpapatuloy ng controller, at maaasahan, nauulit na pagproseso ng vacuum gas plasma.

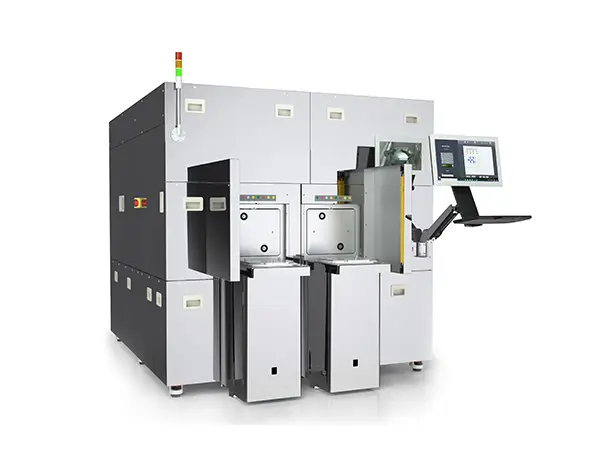

MYW10

MYW10

MYS Series – MYW10 Plasma System
Pinapagana ang lubos na nababaluktot, high-throughput na mga proseso ng paggamot sa ibabaw ng wafer
Sa mabilis na paglaki ng electronics assembly at semiconductor market, ang mga pangangailangan ng industriya para sa kahusayan at pagiging maaasahan ng produksyon ay patuloy na tumataas. Sa pamamagitan ng pag-aalis ng mga oras ng paghihintay na nauugnay sa tradisyunal na pagpoproseso ng plasma na nakabatay sa vacuum, ang kagamitan sa paglilinis ng serye ng MYS ay naghahatid ng mas mataas na throughput at pinabuting pangkalahatang mga ani, habang tinitiyak ang ligtas na pangangasiwa sa lahat ng sensitibong bahagi ng elektroniko.

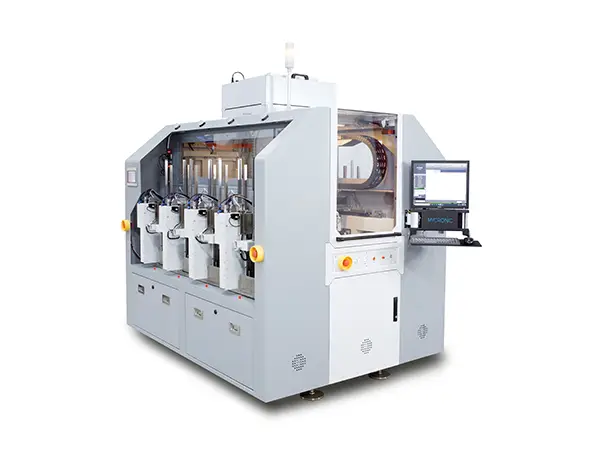

MYL10

MYL10

MYS Series – MYL10 Plasma System
Pagkamit ng High-Volume Lead Frame Surface Treatment
Sa mabilis na paglaki ng electronics assembly at semiconductor market, ang mga pangangailangan ng industriya para sa kahusayan at pagiging maaasahan ng produksyon ay patuloy na tumataas. Sa pamamagitan ng pag-aalis ng mga oras ng paghihintay na nauugnay sa tradisyonal na pagpoproseso ng vacuum plasma, ang sistema ng paglilinis ng serye ng MYS ay naghahatid ng mas mataas na throughput at pinahusay na pangkalahatang mga ani, habang tinitiyak ang ligtas na pangangasiwa sa lahat ng sensitibong bahagi ng elektroniko.
