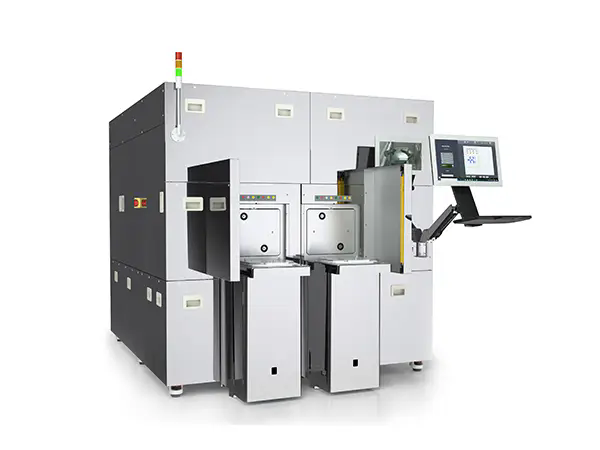

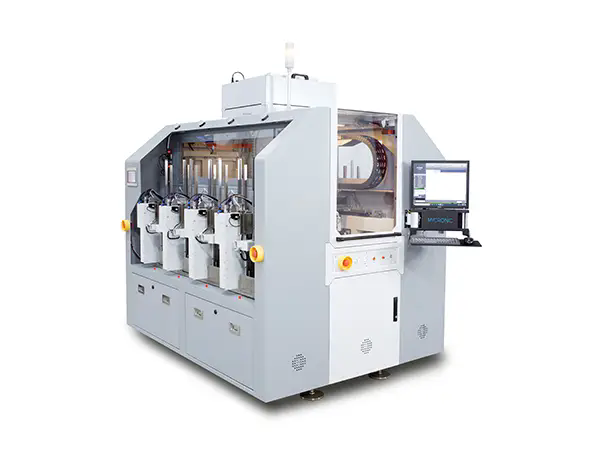

Ano ang Semiconductor Plasma Cleaner at Paano Ito Gumagana?

Sa loob ng sterile, kinokontrol na klima na kapaligiran ng isang semiconductor fabrication facility, ang isang silicon wafer ay nagsisimula sa isang paglalakbay sa daan-daang masalimuot na mga hakbang sa pagproseso. Sa bawat yugto, ang ibabaw ng ostiya ay dapat na malinis na walang kamali-mali. Ngunit pagkatapos ng photoresist stripping, etching, o deposition, ang mga microscopic contaminants ay hindi maiiwasang mananatili—mga organikong residue, native oxides, at sub-micron particle. Ang mga invisible na kaaway na ito, na may sukat na ilang nanometer lang, ay maaaring magdulot ng mga sakuna na depekto: isang bukas na circuit, isang short, o isang device na hindi nakakatugon sa mga detalye ng pagganap. Ang mga tradisyunal na paraan ng wet cleaning, na umaasa sa mga kemikal na paliguan at banlawan, ay nagpupumilit na maabot ang ilalim ng mga istrukturang may mataas na aspeto at maaaring mag-iwan ng mga nalalabing kemikal na mismong mga kontaminante. Ito ang hamon na nilikha upang tugunan ang teknolohiya ng paglilinis ng plasma ng semiconductor.

Ang Semiconductor Plasma Cleaner ay isang espesyal na piraso ng Semiconductor Inspection Equipment na gumagamit ng plasma—isang ionized gas na naglalaman ng mga electron, ions, at neutral radicals—upang alisin ang kontaminasyon mula sa mga ibabaw ng semiconductor nang hindi nasisira ang pinagbabatayan na materyal. Ang proseso ay tuyo, walang kemikal, at lubos na epektibo sa paglilinis ng mga microscopic na feature na nagpapakilala sa mga modernong semiconductor device. Ang artikulong ito ay magbibigay ng komprehensibong teknikal na panimula sa semiconductormga panlinis ng plasma. Susuriin natin ang pangunahing pisika ng plasma, sisirain ang mga sangkap na bumubuo sa isang tipikal na sistema, susuriin ang mga pangunahing teknikal na detalye na tumutukoy sa pagganap, at tatalakayin ang kritikal na papel na ginagampanan ng Semiconductor Inspection Equipment na ito sa paggawa at packaging ng semiconductor. Kung ikaw ay isang inhinyero na tumutukoy ng mga bagong kagamitan, isang technician na nagpapatakbo ng mga tool na ito, o simpleng naghahanap na maunawaan ang isang pangunahing teknolohiya sa semiconductor supply chain, ang artikulong ito ay magbibigay sa iyo ng mahahalagang kaalaman na kailangan mo.

Talaan ng mga Nilalaman

• 1. Ano ang Semiconductor Plasma Cleaner at Paano Ito Gumagana?
  • 1.1 Mga Pangunahing Bahagi ng isang Semiconductor Plasma Cleaner
  • 1.2 Mga Teknikal na Pagtutukoy na Tumutukoy sa Pagganap
• 2. Bakit Mas Gusto ang Paglilinis ng Plasma kaysa Tradisyunal na Pamamaraan ng Basang Paglilinis?
• 3. Anong mga Uri ng Kontaminasyon ang Maaaring Alisin ng Semiconductor Plasma Cleaner?
• 4. Paano Napapabuti ng Paglilinis ng Plasma ang Semiconductor Packaging Yield?
• 5. Paano Pumili ng Tamang Semiconductor Plasma Cleaner para sa Iyong Aplikasyon?
• 6. Mga Madalas Itanong (FAQ)
• 7. Tungkol sa Shenzhen CKD Technology Co., Ltd.
• 8. Konklusyon

1. Ano ang Semiconductor Plasma Cleaner at Paano Ito Gumagana?

A Semiconductor Plasma Cleaneray isang precision tool na gumagamit ng mga natatanging katangian ng plasma para linisin ang mga semiconductor wafer, chip package, lead frame, at iba pang electronic na bahagi. Sa kaibuturan nito, ang aparato ay bumubuo ng isang de-koryenteng discharge sa isang mababang presyon ng gas, na lumilikha ng isang napaka-reaktibong kapaligiran. Ang plasma na ito—ang ikaapat na estado ng matter—ay naglalaman ng isang kumplikadong cocktail ng mga napakalakas na particle: mga ion na pisikal na nagbobomba sa ibabaw, mga libreng radical na kemikal na tumutugon sa mga contaminant, at mga electron na tumutulong sa pagpapanatili ng discharge. Ang kumbinasyon ng pisikal at kemikal na pagkilos ay epektibong nag-aalis ng mga organikong nalalabi, oxide, at kontaminasyon ng particulate nang hindi nasisira ang mga sensitibong istrukturang elektroniko.

Ang pangunahing prinsipyo sa likod ng paglilinis ng plasma ay nakakagulat na simple upang ilarawan, ngunit matikas sa pagpapatupad nito. Ang isang silid ng proseso ay inililikas sa isang kontroladong antas ng vacuum. Isang prosesong gas—karaniwang oxygen, argon, hydrogen, o isang halo—ay ipinapasok sa silid. Ang radiofrequency (RF) o microwave power ay inilalapat sa gas, nag-ionize nito at lumilikha ng plasma. Sa loob ng plasma, ang mga radical ng oxygen (O*) ay agresibong tumutugon sa mga kontaminant ng hydrocarbon, na ginagawang pabagu-bago ng mga produkto tulad ng carbon dioxide at singaw ng tubig, na pagkatapos ay inilikas ng vacuum system. Kasabay nito, ang mga argon ions ay nagbibigay ng pisikal na pambobomba na tumutulong sa pag-alis ng mga particle at paganahin ang ibabaw. Ang resulta ay isang malinis, chemically activated na ibabaw na handa para sa susunod na hakbang sa pagmamanupaktura.

Nag-aalok ang mekanismo ng paglilinis na ito ng ilang kritikal na pakinabang. Ang proseso ay ganap na tuyo, na inaalis ang pangangailangan para sa mga likidong kemikal at ang nauugnay na pagtatapon ng basura. Ito rin ay likas na banayad, dahil ang temperatura ng plasma ay maaaring tumpak na kontrolin upang maiwasan ang thermal damage. Pinakamahalaga, ito ay isotropic—ibig sabihin, maaari nitong linisin ang mga ibabaw sa lahat ng direksyon, kabilang ang loob ng mga feature na may mataas na aspeto kung saan hindi maabot ng mga likidong solusyon sa paglilinis. Para sa mga kadahilanang ito, ang Semiconductor Plasma Cleaner ay naging isang kailangang-kailangan na piraso ng Semiconductor Inspection Equipment sa advanced na semiconductor manufacturing, MEMS fabrication, at device packaging.

1.1 Mga Pangunahing Bahagi ng isang Semiconductor Plasma Cleaner

Isang modernoSemiconductor Plasma Cleaneray isang kumplikadong electromechanical system na binubuo ng ilang kritikal na subsystem, bawat isa ay gumaganap ng isang partikular na papel sa proseso ng paglilinis. Ang pag-unawa sa mga bahaging ito ay mahalaga para sa mga inhinyero na responsable sa pagtukoy, pagpapatakbo, at pagpapanatili ng ganitong uri ng Semiconductor Inspection Equipment. Ang sumusunod na talahanayan ay nagbibigay ng isang detalyadong breakdown ng mga pangunahing bahagi at ang kanilang mga pangunahing katangian.

Ang aming pabrika ay nagbibigay ng espesyal na diin sa pagsasama at pag-optimize ng mga bahaging ito. Ang pagpili ng RF frequency, halimbawa, ay may malalim na epekto sa density ng plasma at enerhiya ng ion. Habang ang 13.56 MHz ay ​​ang pamantayan ng industriya dahil sa pag-uuri nito bilang isang frequency band na Industrial, Scientific, and Medical (ISM), ang pagpili ng pagsasaayos ng electrode ay tumutukoy kung ang silid ay gumagana sa isang direct-plasma o downstream-plasma mode. Ang isang direct-plasma (capacitively coupled) system ay gumagawa ng mas energetic na plasma na angkop para sa pisikal na paglilinis at pag-activate sa ibabaw, habang ang downstream (inductively coupled) na system ay mas banayad at iniiwasan ang pagkasira ng ion, na ginagawa itong perpekto para sa mga sensitibong semiconductor device.

1.2 Mga Teknikal na Pagtutukoy na Tumutukoy sa Pagganap

Upang ganap na makilala ang aSemiconductor Plasma Cleaner, dapat na maunawaan ng mga inhinyero ang isang hanay ng mga teknikal na detalye na tumutukoy sa kakayahan nito sa paglilinis, throughput, at operational envelope. Ang mga parameter na ito ay direktang nakakaapekto sa mga resulta ng proseso at dapat na maingat na suriin kapag pumipili ng ganitong uri ng Semiconductor Inspection Equipment. Ang talahanayan sa ibaba ay nagbibigay ng isang detalyadong pangkalahatang-ideya ng mga kritikal na detalye para sa isang tipikal na Semiconductor Plasma Cleaner system.

Ang mga pagtutukoy na ito ay hindi arbitrary. Halimbawa, ang base pressure na 10^-5 Torr ay mahalaga upang mabawasan ang natitirang singaw ng tubig at oxygen sa silid bago ipasok ang proseso ng gas, na pumipigil sa mga hindi gustong reaksyon. Ang RF frequency na 13.56 MHz ay ​​isang internasyunal na napagkasunduang ISM frequency, pinili upang maiwasang makagambala sa mga komunikasyon sa radyo. Ang katumpakan ng kontrol sa daloy ng gas, na karaniwang nakakamit gamit ang mga thermal mass flow controllers, ay dapat mapanatili sa loob ng +/- 1% ng set point upang matiyak ang pag-uulit ng batch-to-batch. Sa aming pabrika, pinapanatili namin ang masusing mga pamantayan sa pagkakalibrate at nagbibigay ng mga detalyadong pakete ng kwalipikasyon sa proseso sa bawat system, na tinitiyak na ang aming mga customer ay may data na kailangan nila upang mapatunayan ang kanilang mga proseso.

2. Bakit Mas Gusto ang Paglilinis ng Plasma kaysa Tradisyunal na Pamamaraan ng Basang Paglilinis?

Bago ang malawakang paggamit ng paglilinis ng plasma, ang mga tagagawa ng semiconductor ay pangunahing umasa sa mga pamamaraan ng paglilinis ng basa na kemikal. Kasama sa mga prosesong ito ang paglulubog ng mga wafer sa isang serye ng mga kemikal na paliguan—karaniwang mga agresibong pinaghalong acid at oxidizer gaya ng "piranha" solution (sulfuric acid at hydrogen peroxide) o RCA clean (SC-1 at SC-2). Bagama't epektibo para sa maraming aplikasyon, ang basang paglilinis ay may likas na mga limitasyon na lalong nagiging problema habang lumiliit ang mga sukat ng device. Habang ang industriya ay lumipat mula sa micron-scale patungo sa sub-100nm, ang mga limitasyon ng wet cleaning ay naging kritikal, at ang mga diskarteng batay sa plasma ay lumitaw bilang isang mahusay na alternatibo.

Isaalang-alang ang karanasan ng isang pangunahing pasilidad ng packaging ng semiconductor na nahihirapan sa pagkawala ng ani sa kanilang proseso ng wire-bonding. Ang linya ng pagpupulong ay gumagamit ng isang wet cleaning step upang ihanda ang mga bond pad, ngunit ang ani ay nanatiling matigas ang ulo sa ibaba 95%. Ang salarin ay micro-contamination: mga natitirang kemikal sa paglilinis at kahalumigmigan na nakulong sa ilalim ng ibabaw ng bond pad, na pumipigil sa maaasahang pagkakabit ng gintong wire. Pagkatapos suriin ang proseso, pinalitan ng pangkat ng engineering ang wet cleaning step ng isang plasma-based na proseso ng paglilinis. Agad na tumalon ang ani sa 99.3%, at pinananatili ng linya ng packaging ang pagganap na ito sa loob ng mahigit tatlong taon. Ito ay hindi isang nakahiwalay na kuwento; ito ay sumasalamin sa isang pangunahing pagbabago sa industriya.

Ang mga pakinabang ng paglilinis ng plasma kaysa sa paglilinis ng basa ay marami at makabuluhan:

1. Walang Chemical Residue.Ang basang paglilinis ay umaasa sa mga kemikal na dapat maingat na banlawan. Ang hindi kumpletong pagbanlaw ay nag-iiwan ng mga nalalabi na maaaring makagambala sa mga kasunod na proseso, na nagiging sanhi ng pagkabigo sa pagdirikit at kaagnasan. Ang paglilinis ng plasma ay isang tuyong proseso na gumagawa lamang ng mga pabagu-bago ng produkto (mga gas) na ibinubobo palayo, na walang natitira.

2. Walang Mechanical na Pinsala.Ang pisikal na pagkabalisa na kinakailangan sa basang paglilinis ay maaaring maging sanhi ng pagbagsak o pagkatanggal ng mga maselang istruktura. Ito ay partikular na kritikal para sa mga high-aspect-ratio na feature sa MEMS device at para sa mga marupok na istruktura gaya ng mga bond pad sa advanced na packaging. Ang paglilinis ng plasma ay ganap na iniiwasan ang mga puwersang mekanikal.

3. Isotropic Cleaning Action.Ang wet cleaning ay umaasa sa mga likidong kemikal na dapat dumaloy sa loob at labas ng mga feature sa ibabaw. Ang pag-igting sa ibabaw ng mga likido ay maaaring pigilan ang mga ito mula sa pag-abot sa ilalim ng makitid na trenches. Ang mga reaktibong radikal sa plasma ay puno ng gas, na nagpapahintulot sa kanila na tumagos at linisin ang lahat ng mga nakalantad na ibabaw, anuman ang tampok na geometry.

4. Mababang Temperatura ng Proseso.Ang wet cleaning ay madalas na nangangailangan ng mataas na temperatura upang makamit ang mga kinakailangang rate ng reaksyon, na maaaring magbigay-diin sa mga sensitibong materyales at maging sanhi ng hindi pagkakatugma ng thermal expansion. Ang paglilinis ng plasma ay maaaring isagawa sa malapit sa kapaligiran na temperatura, na pinapanatili ang integridad ng mga materyales na nililinis.

5. Walang Mapanganib na Basura.Ang mga kemikal na by-product ng wet cleaning ay dapat tratuhin at itapon bilang mapanganib na basura, na nagdudulot ng malaking gastos sa pagsunod sa kapaligiran. Ang paglilinis ng plasma ay bumubuo lamang ng mga gaseous na by-product, na maaaring i-scrub gamit ang mga standard abatement system.

6. Pare-pareho, Paulit-ulit na mga Resulta.Ang kontrol ng mga parameter ng plasma, tulad ng kapangyarihan, presyon, at daloy ng gas, ay lubos na tumpak. Isang mahusay na disenyoSemiconductor Plasma Cleanergumagawa ng magkaparehong kundisyon para sa bawat batch, na inaalis ang batch-to-batch na variation na nakakaapekto sa basang paglilinis.

7. Pinababang Mga Hakbang sa Proseso.Ang basang paglilinis ay karaniwang nangangailangan ng maraming hakbang sa proseso: paglulubog sa paglilinis ng paliguan, pagbabanlaw, at pagpapatuyo. Ang paglilinis ng plasma ay isang solong hakbang, simpleng operasyon. Binabawasan nito ang footprint ng kagamitan, oras ng proseso, at paghawak ng operator.

Ang paglipat ng industriya sa paglilinis ng plasma ay hindi lamang isang teknikal na kagustuhan; ito ay isang pang-ekonomiya at kalidad na kinakailangan. Habang patuloy na lumiliit ang mga semiconductor device at nagiging mas hinihingi ang mga teknolohiya sa packaging, lalago lamang ang pangangailangan para sa isang tuyo, walang residue, at walang pinsalang paraan ng paglilinis. Ang Semiconductor Plasma Cleaner ay ang napatunayan, mature na teknolohiya na nakakatugon sa mga mahigpit na kinakailangan na ito.

3. Anong mga Uri ng Kontaminasyon ang Maaaring Alisin ng Semiconductor Plasma Cleaner?

Isa sa mga madalas na katanungan mula sa mga inhinyero na sinusuri ang aSemiconductor Plasma Cleaneray: ano talaga ang maaaring alisin ng kagamitang ito? Ang sagot ay depende sa uri ng plasma at ang napiling proseso ng gas. Maaaring tugunan ng paglilinis ng plasma ang tatlong pangunahing kategorya ng kontaminasyon, bawat isa ay nangangailangan ng ibang diskarte at kimika. Ang pag-unawa sa mga kategoryang ito ay mahalaga para sa pagbuo ng proseso at pagpili ng kagamitan. Ang aming pabrika ay bumuo ng isang komprehensibong hanay ng mga solusyon sa paglilinis ng plasma, na may mga recipe ng proseso na na-optimize para sa mga partikular na uri ng kontaminasyon.

Kategorya 1: Organic Contamination.Kasama sa kategoryang ito ang mga residue ng photoresist, fingerprint, langis, greases, at iba pang hydrocarbon na ipinapasok sa pagproseso ng semiconductor. Ang mga contaminant na ito ay kadalasang naroroon bilang manipis, hindi nakikitang mga pelikula na maaaring makagambala sa mga kasunod na pagdedeposito o pagbubuklod. Ang karaniwang diskarte para sa organic na pag-alis ay isang oxygen plasma. Ang mga reaktibong oxygen radical ay tumutugon sa carbon at hydrogen sa organikong materyal, na bumubuo ng pabagu-bago ng carbon dioxide at singaw ng tubig na inilikas. Ang plasma ay gumaganap bilang isang napakahusay, hindi mapanirang proseso ng "pagkasunog" sa mababang temperatura. Para sa partikular na matigas ang ulo na organic residues, isang halo ng oxygen na may argon o hydrogen ay maaaring gamitin upang mapahusay ang kemikal na reaksyon.

Kategorya 2: Inorganic Contamination.Kasama sa kategoryang ito ang mga katutubong oxide (silicon dioxide, aluminum oxide), metal oxide, at iba pang mga inorganikong residue. Ang mga kontaminant na ito ay karaniwang inaalis gamit ang isang nagpapababang plasma. Ang isang karaniwang diskarte ay isang hydrogen-argon plasma, kung saan binabawasan ng mga radical ng hydrogen ang metal oxide pabalik sa purong metal, na epektibong nag-aalis ng layer ng oxide. Bilang kahalili, ang isang plasma na nakabatay sa fluorine (gamit ang CF4 o SF6) ay maaaring gamitin upang mag-etch ng mga oxide, ngunit dapat itong gawin nang may pag-iingat dahil ang fluorine ay agresibo at maaaring makapinsala sa pinagbabatayan na materyal. Ang pagpili ng pinaghalong gas at ang mga parameter ng proseso ay dapat na maingat na i-calibrate upang alisin ang oksido nang hindi binabago ang ibabaw ng substrate. Para sa mga oxide, binabawasan ng plasma ang oksido sa metal na estado nito, inaalis ang layer at pinapagana ang ibabaw para sa pagdirikit.

Kategorya 3: Particulate Contamination.Kasama sa kategoryang ito ang mga microscopic dust particle, metal flakes, at iba pang particulate na naninirahan sa ibabaw. Ang mga ito ay maaaring magdulot ng mga depekto sa mga susunod na proseso at maaaring pagmulan ng electrical leakage. Ang pag-alis ng particulate ay nakakamit sa pamamagitan ng pisikal na sputtering gamit ang argon plasma. Ang mga argon ions ay tumama sa ibabaw na may sapat na enerhiya upang alisin ang mga particle, na pagkatapos ay dinadala ng vacuum system. Isa itong puro pisikal na proseso ng paglilinis at epektibo sa pag-alis ng mga particle na may iba't ibang laki. Gayunpaman, dapat itong ilapat nang may naaangkop na enerhiya upang maiwasan ang pagkasira sa ibabaw o sa mga feature ng device.

Ang sumusunod na talahanayan ay nagbibigay ng mas detalyadong pagmamapa ng mga uri ng kontaminasyon sa naaangkop na kimika ng plasma.

Nagbibigay ang aming pabrika ng isang komprehensibong serbisyo sa pagpapaunlad ng proseso, na tumutulong sa mga customer na i-optimize ang kanilang mga recipe ng paglilinis ng plasma para sa kanilang mga partikular na hamon sa kontaminasyon. Nagpapanatili kami ng database ng mga naitatag na proseso para sa daan-daang substrate at contaminants, at ang aming technical team ay maaaring magdisenyo ng mga customized na recipe para sa mga natatanging application. Tinitiyak nito na ang iyong Semiconductor Plasma Cleaner ay naghahatid ng pinakamainam na pagganap para sa iyong partikular na mga kinakailangan sa pagmamanupaktura.

4. Paano Napapabuti ng Paglilinis ng Plasma ang Semiconductor Packaging Yield?

Habang ang paglilinis ng semiconductor plasma ay mahalaga para sa paggawa ng wafer, ang epekto nito sa yugto ng pag-iimpake ay malamang na mas malalim. Packaging—ang proseso ng pagkonekta ng semiconductor die sa labas ng mundo at pagbibigay ng mekanikal at proteksyon sa kapaligiran—ay nagsasangkot ng serye ng mga kritikal na hakbang: die attachment, wire bonding, encapsulation, at lead forming. Ang bawat isa sa mga hakbang na ito ay nangangailangan ng malinis, chemically active na mga ibabaw upang matiyak ang malakas, maaasahang koneksyon. Ang mga contaminant sa yugto ng packaging ay isang pangunahing pinagmumulan ng pagkawala ng ani at pagkabigo sa field, at ang paglilinis ng plasma ay napatunayang pinakamabisang paraan upang maalis ang mga ito.

Upang maunawaan ang epekto ng paglilinis ng plasma sa ani ng packaging, isaalang-alang ang proseso ng wire bonding. Ang wire bonding ay isang mature na teknolohiya, ngunit ito ay nananatiling nangingibabaw na paraan para sa paggawa ng mga de-koryenteng koneksyon sa pagitan ng die at ng lead frame. Ang proseso ay gumagamit ng ultrasonic na enerhiya, init, at presyon upang bumuo ng isang weld sa pagitan ng ginto o tansong wire at ng bond pad sa die. Para mabuo ang isang maaasahang bono, ang ibabaw ng bond pad ay dapat na walang organikong kontaminasyon, mga oxide, at mga particulate. Ang mga contaminant na ito ay kumikilos bilang isang hadlang, na pumipigil sa intimate metal-to-metal contact na kinakailangan para sa isang malakas na hinang. Ang resulta ay isang mahinang bono na maaaring mabigo sa kasunod na pagproseso o sa panahon ng buhay ng produkto.

Sa isang tipikal na semiconductor assembly line, ang isang batch ng die ay maaaring may mga ibabaw ng bond pad na kontaminado ng mga nalalabi mula sa dicing saw, imbakan, o paghawak. Ang unang wire bond yield ay maaaring 95%, ibig sabihin 5% ng mga bond ay mahina o non-stick. Direkta itong isinasalin sa scrap: bawat mahinang bono ay nangangailangan ng muling paggawa o nagreresulta sa isang na-scrap na die. Ngayon isipin ang epekto ng isang hakbang sa paglilinis ng plasma, na inilapat kaagad bago ang wire bonding. Tinatanggal ng plasma ang mga organikong nalalabi, binabawasan ang katutubong oksido, at pinapagana ng kemikal ang ibabaw ng bond pad, na ginagawa itong lubos na tumanggap sa pagbubuklod. Ang yield sa plasma-cleaned batch ay tumataas sa 99.5%, na binabawasan ang bond failure rate ng 90%. Ito ay hindi isang teoretikal na pagkalkula; ito ay isang real-world na resulta na nakamit ng maraming linya ng packaging.

Ang iba pang mga proseso ng packaging na makabuluhang nakikinabang sa paglilinis ng plasma ay kinabibilangan ng:

• Die Attach:Sa die attach, ang die ay nakakabit sa isang substrate gamit ang isang polymeric adhesive. Ang lakas ng malagkit na bono ay kritikal na nakasalalay sa kalinisan ng ibabaw ng parehong likod ng die at ng substrate. Ang paglilinis ng plasma ay nag-aalis ng mga residue ng organic at oxide, na tinitiyak ang isang malakas, walang laman na pandikit na joint. Ang resulta ay isang makabuluhang pagpapabuti sa die shear strength at nabawasan ang saklaw ng die delamination.
• Underfill:Ang underfill ay isang materyal na inilapat sa pagitan ng die at substrate upang protektahan ang mga bumps ng panghinang mula sa mekanikal na stress. Ang pagiging epektibo ng underfill ay nakasalalay sa kakayahan nitong dumaloy nang buo at pantay sa pagitan ng mga bahagi. Ang kontaminasyon sa mga ibabaw ay maaaring makahadlang sa daloy, na lumilikha ng mga void na nagsisilbing mga konsentrasyon ng stress. Ang paglilinis ng plasma ay nagpapabuti sa basa ng materyal na underfill, binabawasan ang pagbuo ng mga voids at pinatataas ang pagiging maaasahan ng pakete.
• Paghubog:Sa proseso ng paghubog, ang die ay naka-encapsulated sa isang polymer compound. Ang pagdikit sa pagitan ng molding compound at ng die surface ay kritikal para maiwasan ang pagpasok ng moisture at pagpapabuti ng mekanikal na lakas ng package. Ang paglilinis ng plasma ay nagpapagana sa ibabaw ng die, nagtataguyod ng malakas na pagdirikit at nag-aalis ng delamination.
• Pag-alis ng Solder Bump Flux:Para sa mga pakete ng flip-chip at BGA (Ball Grid Array), ang flux ay ginagamit upang tulungan ang solder na mabuo ang bump. Matapos ang pagbuo ng bump, ang flux residue ay dapat alisin upang maiwasan ang kaagnasan at upang payagan ang tumpak na inspeksyon. Ang paglilinis ng plasma ay isang mabisa at walang nalalabi na paraan upang alisin ang mga nalalabi sa flux, na iniiwan ang mga ibabaw ng bump na malinis.

Ang epekto ng paglilinis ng plasma sa ani ng packaging ay masusukat. Ang sumusunod na talahanayan ay nagpapakita ng mga tipikal na pagpapabuti na naobserbahan sa mga linya ng packaging pagkatapos ng pagpapakilala ng isang hakbang sa paglilinis ng plasma sa daloy ng proseso.

Idinisenyo ang aming mga Semiconductor Plasma Cleaner system na nasa isip ang mga application ng packaging, na nag-aalok ng mga feature gaya ng adjustable electrode spacing, mga kakayahan sa pagpoproseso ng batch, at pagsasama sa mga automated handling system. Naiintindihan namin na sa high-volume na kapaligiran ng semiconductor packaging, ang pagiging maaasahan at repeatability ay hindi mapag-usapan. Ang aming kagamitan ay naghahatid ng pare-parehong pagganap na kinakailangan upang mapakinabangan ang ani at mabawasan ang basura.

5. Paano Pumili ng Tamang Semiconductor Plasma Cleaner para sa Iyong Aplikasyon?

Pagpili ng angkopSemiconductor Plasma Cleanerpara sa isang partikular na aplikasyon ay isang kritikal na desisyon na nangangailangan ng nakabalangkas na pagsusuri ng mga teknikal na kinakailangan at mga hadlang sa pagpapatakbo. Kasama sa pagpili ang pagbabalanse ng mga salik gaya ng pagiging epektibo ng paglilinis, throughput, gastos, at pagiging tugma sa mga kasalukuyang proseso. Ang Semiconductor Plasma Cleaner ay isang malaking pamumuhunan sa kapital, at ang pagpili ng maling sistema ay maaaring humantong sa hindi mahusay na pagganap at nasayang na paggasta. Ang aming pabrika ay bumuo ng isang structured na balangkas ng pagpili upang matulungan ang mga customer na i-navigate ang prosesong ito at piliin ang system na mahusay na tumutugma sa kanilang mga pangangailangan.

Hakbang 1: Tukuyin ang Contaminant na Aalisin.Ang unang hakbang ay tukuyin ang uri ng kontaminasyon na dapat alisin. Ito ba ay organic (photoresist, oil), inorganic (oxide), o particulate? Ang iba't ibang mga contaminant ay nangangailangan ng iba't ibang plasma chemistries at mga kondisyon ng proseso. Halimbawa, ang oxygen plasma ay epektibo para sa organic na pag-alis, habang ang hydrogen plasma ay kinakailangan para sa oxide removal. Ang pagpili ng Semiconductor Plasma Cleaner ay dapat suportahan ang kinakailangang gas chemistry.

Hakbang 2: Ilarawan ang Substrate.Ang materyal ng substrate at geometry ay kritikal na mga kadahilanan sa pagpili. Ano ang materyal? Ito ba ay silicon, gallium arsenide, o isang ceramic? Ang materyal ay maaaring maging sensitibo sa ilang partikular na kondisyon ng plasma. Halimbawa, ang ilang mga materyales ay madaling kapitan ng pinsala sa pambobomba ng ion at nangangailangan ng "malambot" na plasma (downstream na pagsasaayos ng plasma). Mahalaga rin ang geometry: ang substrate ba ay may mga marupok na istruktura na maaaring masira ng pisikal na pambobomba? Mayroon ba itong mga feature na may mataas na aspeto na nangangailangan ng isotropic na paglilinis? Ang mga sagot sa mga tanong na ito ay tutukuyin ang kinakailangang pagsasaayos ng elektrod at density ng kuryente.

Hakbang 3: Suriin ang Mga Kinakailangan sa Throughput.Ilang substrate ang kailangang linisin kada oras? Tinutukoy nito ang kinakailangang laki ng chamber at ang batch o inline na configuration. Para sa mataas na dami ng produksyon, mas gusto ang isang mas malaking silid na maaaring tumanggap ng isang batch ng mga substrate. Para sa pananaliksik at pag-unlad, ang isang mas maliit na silid na may mabilis na pag-ikot ay mas angkop. Ang cycle time ng Semiconductor Plasma Cleaner (kabilang ang pump-down, proseso, at venting) ay dapat na itugma sa kabuuang oras ng produksyon.

Hakbang 4: Suriin ang Kapaligiran ng Cleanroom.Ang kapaligiran ng pagmamanupaktura ng semiconductor ay lubos na kinokontrol. Ang Semiconductor Plasma Cleaner ay dapat sumunod sa mga detalye ng cleanroom, kabilang ang klase ng kalinisan, bentilasyon, at electromagnetic compatibility. Dapat ding isaalang-alang ang footprint ng kagamitan at ang magagamit na espasyo sa sahig.

Hakbang 5: Suriin ang Supply at Pagbaba ng Gas.Ang Semiconductor Plasma Cleaner ay nangangailangan ng supply ng high-purity process gases at isang paraan upang mabawasan (ligtas na gamutin) ang mga gas na tambutso. Ang sistema ng supply ng gas ay dapat na may kakayahang maghatid ng mga kinakailangang gas sa tamang daloy at kadalisayan. Ang sistema ng pagbabawas ay dapat na idinisenyo upang pangasiwaan ang mga partikular na by-product na nabuo ng proseso ng paglilinis ng plasma (hal., mga pabagu-bagong organic compound, fluorine compound).

Hakbang 6: Isaalang-alang ang Automation at Integration.Sa isang modernong pasilidad sa pagmamanupaktura ng semiconductor, ang Semiconductor Plasma Cleaner ay bihirang isang stand-alone na tool. Ito ay karaniwang isinama sa isang awtomatikong linya ng produksyon. Ang system ay dapat na may kakayahang makipag-interfacing sa mga automation at control system ng pabrika, karaniwang sa pamamagitan ng SECS/GEM protocol (SEMI Equipment Communications Standard/Generic Equipment Model).

Ang sumusunod na talahanayan ay nagbubuod ng mga pangunahing salik ng pagpapasya at ang mga tanong na dapat masagot sa bawat yugto ng proseso ng pagpili.

Available ang technical team ng aming factory para tumulong sa proseso ng pagpili, na nagbibigay ng detalyadong teknikal na data, demonstration ng proseso, at pagsusuri sa cost-benefit. Nauunawaan namin na ang bawat application ay natatangi, at kami ay nakatuon sa pagtulong sa aming mga customer na piliin ang Semiconductor Plasma Cleaner na nagbibigay ng pinakamabisa at mahusay na solusyon sa paglilinis para sa kanilang mga partikular na pangangailangan.

6. Mga Madalas Itanong (FAQ)

Tanong 1: Masisira ba ng paglilinis ng plasma ang ibabaw ng aking mga semiconductor wafer o device?

Sagot: Kapag pinapatakbo nang may tamang mga parameter ng proseso, ang paglilinis ng plasma ay isang banayad, hindi mapanirang proseso. Ang mga pangunahing salik ay ang antas ng kapangyarihan ng RF, presyon ng proseso, at pagpili ng proseso ng gas. Ang direktang plasma (capacitively coupled) system ay gumagawa ng plasma na may mas mataas na enerhiya ng ion, na maaaring gamitin para sa agresibong paglilinis o pag-activate sa ibabaw. Para sa mga sensitibong materyales, ang isang downstream na sistema ng plasma (kung saan ang plasma ay nabuo nang malayuan at ang mga neutral na radikal ay dinadala sa wafer) ay maaaring gamitin upang maiwasan ang pinsala ng bombardment ng ion. Nagbibigay kami ng isang komprehensibong serbisyo sa pagbuo ng proseso upang matiyak na ang iyong recipe ng paglilinis ng plasma ay hindi makapinsala sa substrate.

Tanong 2: Ano ang pagkakaiba sa pagitan ng oxygen plasma at argon plasma cleaning?

Sagot: Ang paglilinis ng oxygen sa plasma ay pangunahing umaasa sa mga reaksiyong kemikal. Ang mga reaktibong oxygen radical ay nag-o-oxidize ng mga organikong contaminant, na ginagawa itong pabagu-bago ng carbon dioxide at singaw ng tubig. Pangunahing pisikal na proseso ang paglilinis ng plasma ng argon: pisikal na binomba ng mga argon ions ang ibabaw, nag-aalis ng mga particle at pisikal na nag-sputtering palayo sa mga manipis na layer. Ang oxygen plasma ay mainam para sa pag-alis ng mga organikong nalalabi, habang ang argon plasma ay ginagamit para sa pag-activate sa ibabaw at para sa pag-alis ng mga particle na hindi nakagapos sa kemikal. Maraming mga proseso ng paglilinis ng plasma ang gumagamit ng pinaghalong oxygen at argon upang pagsamahin ang kemikal at pisikal na pagkilos ng paglilinis.

Tanong 3: Ano ang karaniwang cycle ng proseso para sa isang semiconductor plasma cleaner?

Sagot: Ang cycle time para sa karaniwang proseso ng paglilinis ng plasma ay nasa pagitan ng 5 at 20 minuto. Kabilang dito ang oras ng pump-down (upang makamit ang vacuum), ang oras ng proseso (ang hakbang sa paglilinis ng plasma), at ang oras ng pag-vent (upang ibalik ang kamara sa presyon ng atmospera). Ang aktwal na cycle ng oras ay depende sa dami ng silid, ang bilis ng vacuum pump, at ang oras ng paglilinis na kinakailangan. Ang mga Semiconductor Plasma Cleaner system ng aming pabrika ay idinisenyo para sa mabilis na pump-down at mahusay na pagproseso, na may mga tipikal na cycle na 8-12 minuto para sa mga karaniwang batch application.

Tanong 4: Maaari bang gumamit ng semiconductor plasma cleaner para sa paglilinis ng mga naka-assemble na device at package?

Sagot: Oo, ang paglilinis ng plasma ay malawakang ginagamit para sa paglilinis ng mga naka-assemble na device at pakete. Ito ay madalas na ginagawa bago maghubog o encapsulation upang alisin ang mga kontaminant at mapabuti ang pagdirikit. Ang paggamot sa plasma ay maaaring epektibong linisin ang mga ibabaw ng buong assembly, kabilang ang die, wire bond, at lead frame, nang hindi nagdudulot ng pinsala sa mga maselang bahagi. Dapat gawin ang pangangalaga upang piliin ang tamang mga parameter ng proseso upang maiwasan ang anumang epekto sa pagganap ng naka-assemble na aparato.

Tanong 5: Bakit ang 13.56 MHz ang pinakakaraniwang RF frequency para sa paglilinis ng plasma?

Sagot: Ang frequency ng 13.56 MHz ay ​​isang internationally na kinikilalang Industrial, Scientific, and Medical (ISM) frequency band. Nangangahulugan ito na ang kagamitan na gumagana sa ganitong dalas ay hindi kinakailangang lisensyado at hindi makagambala sa mga komunikasyon sa radyo. Ginagawa ng alokasyong ito ang 13.56 MHz na isang praktikal na pamantayan para sa kagamitan sa pagpoproseso ng plasma. Ang iba pang mga frequency ng ISM, tulad ng 2.45 GHz (microwave), ay ginagamit din para sa mga espesyal na aplikasyon ng plasma, ngunit ang 13.56 MHz ang pinakamalawak na ginagamit na pamantayan.

7. Tungkol sa Shenzhen CKD Technology Co., Ltd.

Shenzhen CKD Technology Co., Ltd.,itinatag noong 2010 at naka-headquarter sa gitna ng tech innovation hub ng China, ay isang nangungunang supplier ng high-end precision dispensing at semiconductor packaging equipment, kabilang ang advanced na Semiconductor Inspection Equipment. Sa komprehensibong imbentaryo na sumasaklaw sa maraming brand at modelo, at sapat na stock ng lahat ng uri ng accessory, tinitiyak namin ang matatag, maaasahan, at tuluy-tuloy na produksyon para sa aming mga customer. Ang aming pangkat ng mga propesyonal na inhinyero ay naghahatid ng mga solusyon sa turnkey, at ginagarantiyahan ng aming naka-localize na suporta sa Singapore, Malaysia, Vietnam, at Thailand na palagi kang may teknikal at kalidad na kasiguruhan para sa iyong produksyon. Ginagabayan ng mga pangunahing halaga ng "katumpakan, katatagan, at kahusayan," ang CKD ay nagbigay ng matalinong pag-upgrade sa pagmamanupaktura sa daan-daang kumpanya sa buong mundo, na nanalo ng malawakang pagkilala at isang matatag na reputasyon sa industriya.

8. Konklusyon

AngSemiconductor Plasma Cleaneray isang kritikal na bahagi ng modernong paggawa at packaging ng semiconductor. Sa pamamagitan ng paggamit ng mga natatanging katangian ng plasma—ang ikaapat na estado ng matter—nagbibigay ito ng tuyo, walang nalalabi, at walang pinsalang pamamaraan para sa pag-alis ng organikong kontaminasyon, pagbabawas ng mga katutubong oxide, at paglilinis ng mga ibabaw. Ang teknolohiya ay binuo sa isang pundasyon ng tumpak na engineering: ang vacuum chamber, RF power supply, gas delivery system, at control electronics lahat ay gumagana sa konsiyerto upang lumikha ng isang kontroladong kapaligiran sa plasma. Tulad ng aming na-explore, ang mga pangunahing teknikal na detalye—base pressure, RF power, gas flow control—ay direktang tumutukoy sa pagganap at mga kakayahan sa paglilinis ng system. Ang Semiconductor Plasma Cleaner ay hindi lamang isang piraso ng kagamitan; ito ang mahalagang enabler para sa high-yield semiconductor manufacturing, MEMS fabrication, at advanced na packaging, na nagbibigay ng kalinisan sa ibabaw na siyang kinakailangan para sa bawat susunod na hakbang sa proseso.
