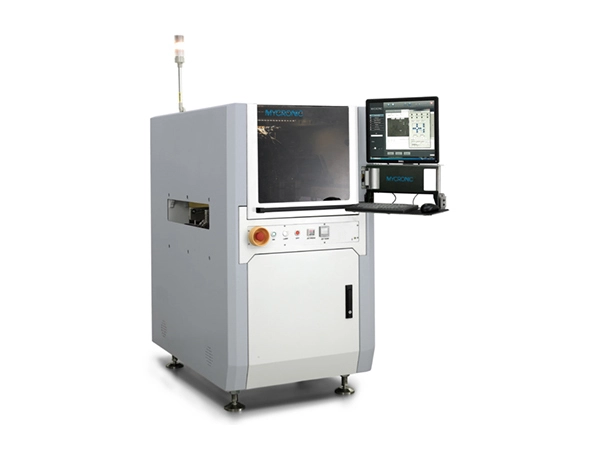

Ang MYJ10X solder paste jet printing system ay tumatanggap ng mga non-planar PCB (na may mga pagkakaiba sa taas na mas mababa sa 0.4 mm) at nag-aalok ng nakokontrol na kapal ng solder paste, na nagpapahintulot sa mga user na tukuyin ang iba't ibang kapal sa iba't ibang lokasyon. Sinusuportahan nito ang pag-print nang direkta sa mga bahagi—na ginagawa itong angkop para sa 3D/stacked na mga proseso ng pagpupulong—at naghahatid ng mataas na kahusayan sa pamamagitan ng pag-aalis ng pangangailangan para sa mga stencil.
- Walang kinakailangang stencil; lalo na angkop para sa mga application na nangangailangan ng mga partikular na solder joint na hugis
- Mabilis na programming at pag-verify para sa iba't ibang mga produkto
- May kakayahang pangasiwaan ang mga makabuluhang pagkakaiba-iba sa dami ng panghinang sa pagitan ng mga katabing pad sa parehong produkto
- Madaling sumusuporta sa PoP (Package-on-Package) solder dispensing application
- Walang kinakailangang paglilinis; napakadaling pagpapanatili
- Partikular na angkop para sa mga produktong may mataas na density ng pagsasama
- Flexible dispensing na angkop para sa mga produkto na may hindi pantay na ibabaw (iba't ibang taas); tumpak na kontrol ng dami ng panghinang
| Mga Pangunahing Parameter | MYJ10X In-line Solder Paste Jetting Platform |
| Mga sukat | 770 x 1200 x 1400 mm (W x D x H) |
| Timbang ng Makina | 650 kg (Karaniwang configuration) |
| Lugar ng Dispensing | W x D = 350 mm x 475 mm (Karaniwang configuration) |
| Max. Sukat ng PCB (Single-lane Mode) | W x D = 350 mm x 475 mm |
| Max. Sukat ng PCB (Dual-lane Mode) | W x D = 350 mm x 210mm (sabay-sabay na dual-track) |
| Conveyor | Taas 890–965mm; karaniwang komunikasyon sa SMEMA; magagamit ang opsyong dalawahan-track |
| Kapasidad ng pagkarga ng conveyor (kasama ang kabit) | 3kg (kailangan ang customization para sa mas mabibigat na load) |
| Saklaw ng pagsasaayos ng lapad ng conveyor | Single-track: 50–475mm; sabay-sabay na dual-track: 50–210mm |
| Kapal ng PCB | 0.5mm < T < 6mm; kinakailangan ang pagpapasadya para sa iba pang mga kapal |
| Katumpakan ng pagpoposisyon | ±30μm @ 3σ (X, Y) |
| Pag-uulit | ±15μm @ 3σ (X, Y) |
| Max. bilis | 1000 mm/s (X, Y) |
| Max. acceleration | 1g (X, Y) |
|
|
|
| Mga pangunahing parameter | Solder paste jetting valve |
| Valve configuration AP (maliit) | 215–260μm; 2.1–3.2nl; 200Hz |
| Configuration ng balbula AG (medium) | 330–520μm; 5–20nl; 160–300Hz |
| Presyon ng hangin sa feed ng materyal | 15.9 Psi |
| Taas ng jetting | 0.6±0.1mm |
| Uri ng sertipikasyon | CE |
