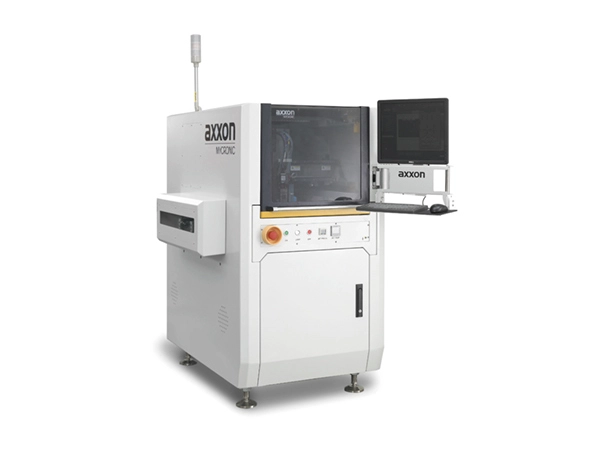

Ang Au series ng in-line, ganap na awtomatiko, high-speed dispensing system ay humahawak ng malawak na hanay ng mga dispensing application.
Tinitiyak ng pinagsamang disenyo ng frame ang katatagan ng istruktura, na nagreresulta sa mas mahabang oras ng pag-andar ng system, pinababang downtime, at mas mataas na kahusayan. Ang paggamit ng mga nangungunang internasyonal na bahagi ay nagpapaliit sa mga rate ng pagkabigo at makabuluhang nagpapababa ng mga gastos sa pagpapatakbo. Sa mas kaunting mga bahaging madaling masuot, natitipid ang mga gastos sa pagbili. Ang mga high-end na linear na motor na ipinares sa micron-resolution na linear scale para sa closed-loop na kontrol ay nagsisiguro ng higit na katumpakan at pagiging maaasahan.
Ang serye ng Au ay tumanggap ng mga produkto na may iba't ibang laki ng substrate. Nag-aalok ito ng nababaluktot na pagsasaayos ng mga functional na module, tulad ng mga dalawahang track, dalawahang balbula, mga kakayahan sa pagtabingi, at tatlong yugto na pag-init sa ibaba. Sinusuportahan ng versatile na platform ang magkakaibang proseso ng dispensing at mga uri ng adhesive, na nagbibigay-daan para sa mabilis na pagbabago ng produkto. Sinusuportahan din nito ang flexible na configuration ng iba't ibang dispensing valve, kabilang ang jetting valves at screw valves.
Binabawasan ang manu-manong interbensyon at pinapataas ang mga rate ng paggamit ng kagamitan. Ang tumpak na kontrol sa dami ng pandikit at tumpak na mga algorithm ng paningin ay nagpapabuti sa mga ani ng dispensing. Ang mga linear na motor drive ay nagbibigay-daan sa mas mabilis na paggalaw, na nagpapaliit sa hindi produktibong oras ng paglalakbay.
Tinatanggal ang pangangailangan para sa paggalaw ng Z-axis. Ang bilis ng pneumatic jetting ay umabot ng hanggang 250 tuldok/s—3 hanggang 7 beses na mas mabilis kaysa sa tradisyonal na dispensing—habang ang piezoelectric jetting na bilis ay maaaring umabot ng hanggang 500 tuldok/s. May kakayahang magbigay ng mga volume na kasingbaba ng 3 nL na may pare-parehong hindi matamo ng mga tradisyonal na pamamaraan. Pinipigilan ng non-contact na operasyon ang pagbangga ng karayom sa workpiece, at ang kakayahang magbigay ng mga minutong volume ay ginagawa itong angkop para sa mga compact na espasyo.
| Mga Pangunahing Parameter | Au99S (Inline Dispensing System para sa Semiconductor Industry) |
| Mga Kinakailangan sa Power | AC230V 8A 50/60Hz; Makina: 1.8kW; Pag-init sa Ibaba: 1.8kW |
| Mga Kinakailangan sa Air Pressure | 90 psi (6 bar) |
| Mga sukat | 1050 x 1300 x 1450 mm (W x D x H) |
| Timbang | 1370 kg |
| Mga Pamantayan sa Sertipikasyon | CE |
| XYZ Axis Positioning Accuracy | XY: ±25 µm @ 3σ; Z: ±10 µm @ 3σ |
| Pag-uulit ng XYZ Axis | XY: ±10 µm @ 3σ; Z: ±5 µm @ 3σ |
| Pinakamataas na Bilis | 1500 mm/s (XY) |
| Pagpapabilis | 1.5g |
| Sistema ng Pagmamaneho | Linear motor (XY) / Servo motor (Z) |
| Kapasidad ng pagkarga ng conveyor | 3 kg |
| Saklaw ng pagsasaayos ng lapad ng conveyor | 35–480 mm |
| Kapal ng PCB | 0–6 mm |
| Protocol ng komunikasyon | SMEMA |
| Minimum na edge clearance | 5.5 mm |
| Z-axis na paglalakbay | 40 mm |
| Max. dispensing area (Single/Dual lane) | 350×480 mm / 350×215 mm (W×D) |
| High-precision tilt area (Single/Dual lane) | 245×425 mm / 245×180 mm (W×D) |
