• Tinitiyak ng high-precision integrated welded frame ang pangmatagalang katatagan ng katumpakan ng paggalaw
• Gumagamit ng imported precision ball screws upang magarantiya ang mataas na katumpakan ng paggalaw at tahimik na operasyon
• Nagtatampok ng servo motor closed-loop control; minimum na resolution ng 0.002mm, maximum na bilis ng 800mm/s, at repeatability ng ±0.025mm
• Nilagyan ng stainless steel chain na nagtatampok ng 3mm/5mm extended pin; kapasidad ng pagkarga hanggang 10kg
• Pinipigilan ng proteksiyon na disenyo para sa mga track chain ang malagkit na kontaminasyon
• Opsyonal na single-segment o dual-segment na track upang matugunan ang iba't ibang mga kinakailangan sa cycle time (CT).
• Nagtatampok ang mga track profile ng hard-anodized finish para sa higit na tibay
• User-friendly na interface; simpleng patakbuhin at madaling matutunan
• Sinusuportahan ang paglilipat ng Chinese/English upang matugunan ang magkakaibang pangangailangan sa wika
• Mayaman sa tampok; sumusuporta sa closed-loop na pagsubaybay sa iba't ibang mga parameter ng proseso
• Sinusuportahan ang online at offline na programming upang umangkop sa iba't ibang on-site na pangangailangan sa pagpapatakbo
• Napapalawak upang isama ang mga sistema ng kakayahang masubaybayan ng produksyon ng MES
• Sinusuportahan ang CCD-based na fiducial mark positioning upang matiyak ang katumpakan ng coating at katatagan ng produksyon
• Ang software-based na automatic vision compensation ay epektibong nag-aalis ng mga positional error na dulot ng board misalignment
• Sinusuportahan ang CCD programming, makabuluhang binabawasan ang mga gastos sa oras na nauugnay sa manu-manong pagtuturo

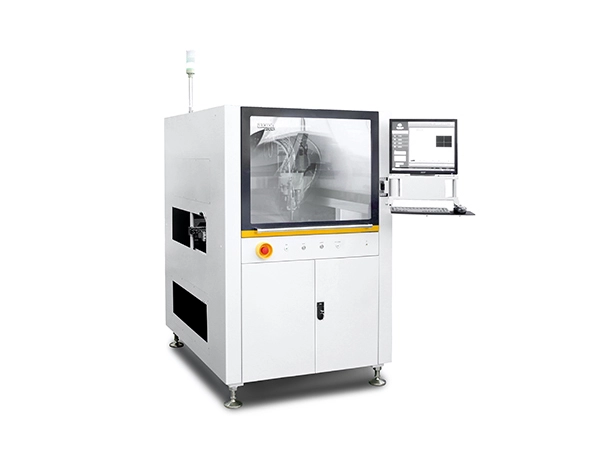

| Mga Pangunahing Parameter | AC-500D |
| kapangyarihan | 220V, 2.2kW, 10A, 50/60 Hz |
| Presyon ng hangin | 80 psi (5.5 bar) |
| Mga sukat | 1194×1462×1610mm (W×D×H) |
| Timbang ng Makina | 700kg |
| Mga Kinakailangan sa Tambutso | Diameter 200mm, Airflow ≥13m³/min |
| Paraan ng Pagsasaayos ng Lapad | Elektrisidad |
| Protokol ng Komunikasyon | SMEMA |
| Lugar ng Dispensing | L750×W600mm (Single Valve) |
| L650×W600mm (V-5000 + V-420) | |
| L650×W550mm (V-5000 Tilt + V-420) | |
| Bilis ng X/Y-axis | 800mm/s |
| X/Y-axis max. acceleration | 0.8g |
| Pag-uulit ng X/Y/Z-axis | ± 25μm, 3σ |
| X/Y/Z-axis drive system | Servo motor, ball screw |
| Bilis ng Z-axis | 300mm/s |
| Z-axis max. acceleration | 0.3g |
| Kapasidad ng pagkarga ng conveyor | 10 kg |
| Min. lapad ng board | 50mm |
| Max. lapad ng board | 650mm |
| Max. haba ng board | 700mm |
| Min. clearance sa gilid ng board | 5mm |
| Max. taas ng bahagi | 100mm sa itaas at ibaba ng ibabaw ng conveyor |
| Taas ng conveyor | 900±20mm |
| Bilis ng conveyor | 2-5m/min |
| Naghahatid ng direksyon | Kaliwa → Kanan, Kanan → Kaliwa |
| Taas ng track pabalik sa ibaba | 500mm spacing mula sa conveying track |
