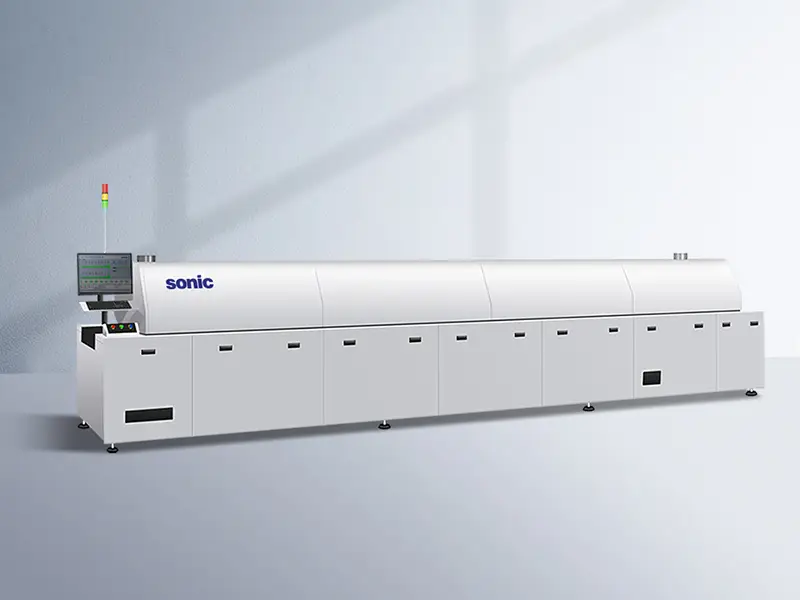

K-Series Vacuum Reflow Soldering Equipment

Ang CKD Technology ay hindi lamang may mga bagong makina na may stock, na magagamit kaagad.

Mayroon din kaming detalyadong negosyo sa pag-upa, na handang ihatid ang iyong partikular na pangangailangan sa produksyon habang makabuluhang binabawasan ang iyong paunang puhunan. Makipag-ugnayan sa amin para sa higit pang mga detalye.

Ang CKD ay may pangkat ng mga propesyonal na inhinyero, na handang maghatid ng turn key na serbisyo.

Para sa pangangalakal ng mga ginamit na makina, mangyaring makipag-ugnayan sa amin sa pamamagitan ng Whatspp o email.

-----------------------------------------------------------------------------------

Isinasama ng kagamitang ito ang mataas na volume, matatag na hot-air reflow soldering na may mga kakayahan sa vacuum soldering, na nagbibigay sa mga customer ng automated, in-line na solusyon na naghahatid ng mataas na throughput at low-voiding performance (kabuuang void area na mas mababa sa 5%). Ang vacuum module ay naka-install sa loob ng reflow oven, na nagbibigay-daan para sa tumpak na kontrol ng vacuum evacuation rate habang kinokopya ang karaniwang mga profile ng temperatura ng reflow upang paganahin ang in-line na paghihinang.

● Teknolohiya ng Pag-init

Gumagamit ng proprietary high-static-pressure hot-air circulation heating technology upang matugunan ang mga kinakailangan sa paghihinang para sa parehong malalaking bahagi (gaya ng mga ceramic BGA) at maliliit na bahagi na may mataas na density sa mga produkto ng PCBA; ang epektibong ratio ng haba ng pag-init sa bawat zone sa SONIC reflow system ay lumampas sa 84%.

● Voiding Rate

Ang rate ng pag-voiding ay mas mababa sa 5%, na nagpapahusay sa pagganap ng electrical conductivity at thermal dissipation habang pinapahaba ang buhay ng produkto.

● Three-Stage Intelligent Board Transport System

Heating Zone — Vacuum Chamber — Cooling Zone

● User-Friendly Control Interface

Nilagyan ng isang pang-internasyonal na tatak na PC at nakalaang software na tumatakbo sa isang interface ng Windows; intuitive ang interface, na ginagawang malinaw ang mga parameter ng produksyon sa isang sulyap.

● Mababang Gastos sa Pagpapanatili

Ang modular na disenyo ay nagbibigay-daan para sa madaling pag-assemble/disassembly at maginhawang inspeksyon; nangangailangan ng kaunting pagpapanatili.

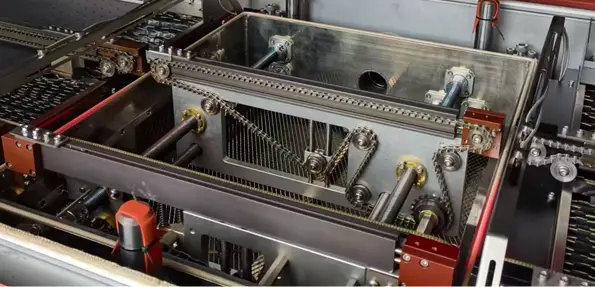

Advanced na Disenyo ng Vacuum Chamber

Tinitiyak ng advanced na disenyo ng vacuum chamber ang mahusay na pagganap ng sealing at mahabang buhay ng kagamitan; ginagarantiyahan ng proprietary active heating sa pamamagitan ng medium-wave infrared glass-ceramic plate ang pagiging maaasahan ng proseso ng paghihinang.

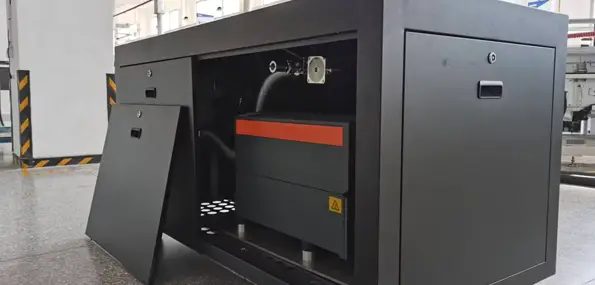

Independiyenteng Disenyo ng Vacuum Pump

Ang independiyenteng disenyo ng vacuum pump ay nagpapaliit sa epekto ng vibration sa vacuum chamber: tinitiyak ang isang maaasahan at matatag na proseso ng vacuum, sumusuporta sa multi-stage (stepped) na paglisan, at nagtatampok ng panlabas na configuration para sa mabilis at maginhawang pagpapanatili.

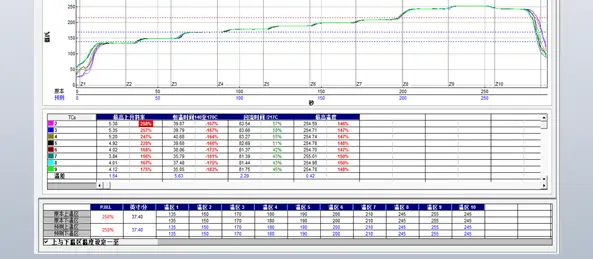

Napakahusay na pagkakapareho ng temperatura; nakakatugon sa mga kinakailangan sa proseso na walang lead na kinasasangkutan ng mga makabuluhang pagkakaiba-iba sa thermal mass

Gumagamit ng makabagong airflow rectification plate upang mapahusay ang pagkakapareho ng temperatura, mabawasan ang mga paglihis ng pamamahagi ng temperatura, at bawasan ang parehong pagkonsumo ng thermal at elektrikal na enerhiya.

High-precision na kontrol sa temperatura sa loob ng ±1°C

Pinapanatili ang temperatura ng airflow na nagpapainit sa ibabaw ng PCB sa loob ng ±1°C sa lahat ng heating zone.

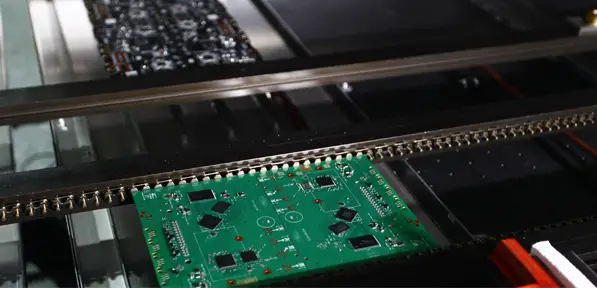

Dual-rail system na may naka-synchronize na paggalaw

Tumatanggap ng iba't ibang laki ng board at pinapataas ang kapasidad ng produksyon.

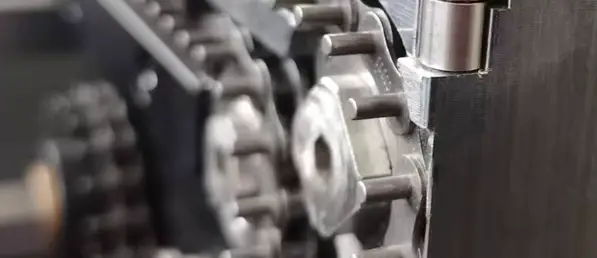

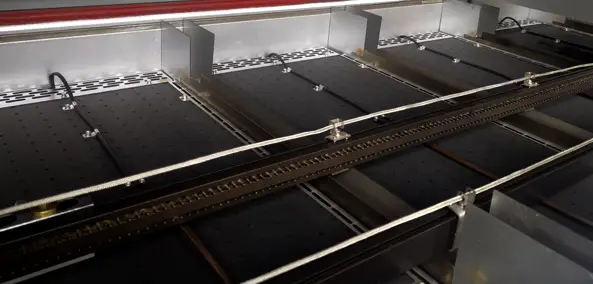

Sistema ng conveyor

Gumagamit ng makabagong rolling chain na sinamahan ng aktibong micro-lubrication system para maalis ang sliding friction sa pagitan ng chain at guide rail. Binabawasan nito ang tensile stress sa assembly—pag-iwas sa deformation ng riles—habang aktibong nagpapadulas ng chain at rail upang matugunan ang mga real-time na pangangailangan ng lubrication, sa gayo'y tinitiyak ang katatagan at mahabang buhay ng transport system.

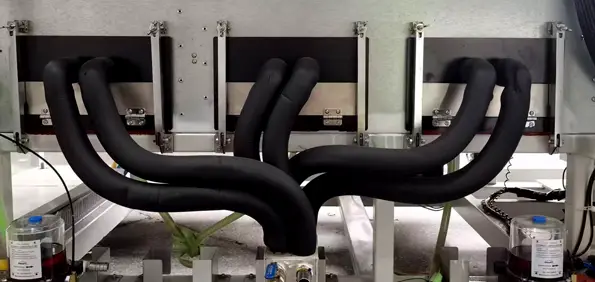

Sistema ng Paglamig na Sumusuporta sa Walang-hintong Pagpapanatili

Ang modular na disenyo ay nagbibigay-daan para sa mabilis na pag-disassembly at madaling pagpapanatili, na nagbibigay-daan sa pag-servicing nang hindi humihinto sa produksyon.

● Nagtatampok ang Evaporator ng bagong detachable na disenyo ng screen ng filter na may pinahabang agwat ng pagpapanatili.

● Ang screen ng filter ng evaporator ay maaaring mabilis na maalis, na nagpapadali sa pagpapanatili nang hindi humihinto sa paggawa.

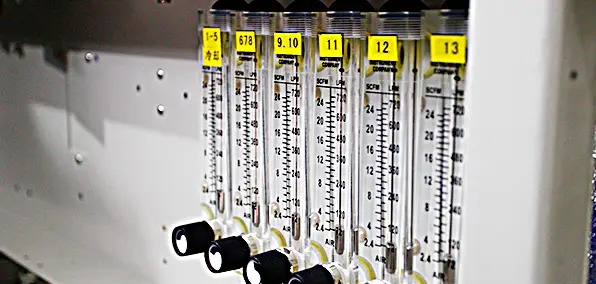

Sistema ng Nitrogen

Nakakamit ang 500 ppm sa lahat ng zone (standard); Available ang 100 ppm na kakayahan (opsyonal).
